Descripción
DIODO GEN PURP 200V 1A DO214AD
Características
• Velocidad de conmutación rápida: máximo Trr 35 ns
• Perfil ultrafino − Altura máxima de 1,0 mm
• Unión de Vidrio Pasivado
• Clasificación de inflamabilidad UL 94V−0
• MSL 1
• Compuesto de moho verde
• Estos dispositivos son libres de plomo, libres de halógenos y cumplen con RoHS
El ES1DAF es un diodo de propósito general con características eléctricas específicas.Aquí están las especificaciones clave para el diodo ES1DAF:
Tipo: diodo rectificador/diodo de propósito general
Clasificación máxima de voltaje: 200V
Clasificación de corriente máxima: 1A (o 1000mA)
Paquete: DO-214AD (también conocido como SMA o SMC)
Características y aplicaciones:
El diodo ES1DAF está diseñado para varios circuitos electrónicos, incluidos, entre otros:
Rectificación: se puede utilizar para convertir corriente alterna (CA) en corriente continua (CC) en fuentes de alimentación y circuitos de rectificación de voltaje.
Aplicaciones de uso general: como diodo estándar, es adecuado para una amplia gama de aplicaciones electrónicas de uso general.
Protección de voltaje inverso: se puede usar como diodo de protección de polaridad inversa en circuitos para evitar daños por voltaje inverso o picos de voltaje.
El paquete DO-214AD, también conocido como SMA (Surface Mount Axial) o SMC (Surface Mount Component), es un paquete de montaje en superficie que permite un montaje fácil y conveniente en PCB.
Descripción detallada
| Número de parte del fabricante | ES1DAF |
| Fabricante | onsemi |
| Serie | Automoción, AEC-Q101 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tecnología | Estándar |
| Voltaje: CC inversa (Vr) (máx.) | 200 V |
| Corriente - Media Rectificada (Io) | 1A |
| Voltaje - Directo (Vf) (Máx.) @ Si | 950 mV a 1 A |
| Velocidad | Recuperación Rápida =< 500ns, > 200mA (Io) |
| Tiempo de recuperación inversa (trr) | 34 ns |
| Corriente - Fuga inversa @ Vr | 1 µA a 200 V |
| Capacitancia @ Vr, F | 15pF @ 4V, 1MHz |
| Tipo de montaje | Montaje superficial |

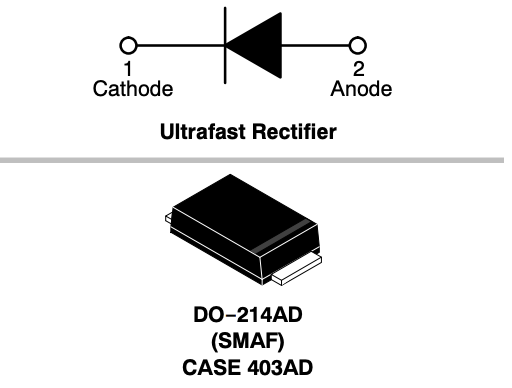

| Paquete / Caja | DO-214AD, SMAF |
| Paquete de dispositivo del proveedor | DO-214AD (SMAF) |
| Temperatura de funcionamiento: unión | -55°C ~ 150°C |
| Número de producto base | ES1D |
Descargar
