Descripción

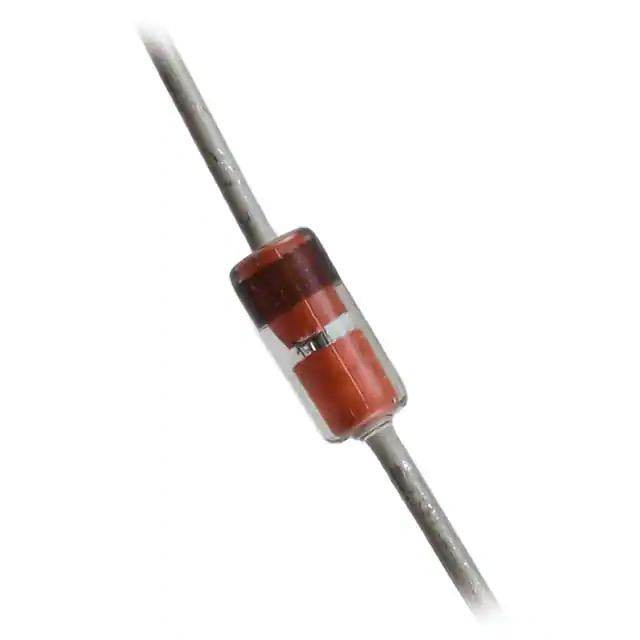

DIODO GEN PURP 125V 200MA DO35
El 'FDH444TR' es un número de pieza específico para un diodo rectificador fabricado por ON Semiconductor.Aquí están las especificaciones clave para el diodo FDH444TR:
Tipo: diodo rectificador
Clasificación máxima de voltaje: 400V
Clasificación de corriente máxima: 1A (o 1000mA)
Paquete: SOD-123
Características y aplicaciones:
El diodo FDH444TR está diseñado para aplicaciones de rectificación, particularmente para uso en fuentes de alimentación y circuitos de rectificación de voltaje.Ofrece las siguientes características:
Clasificación de alto voltaje: con una clasificación de voltaje máxima de 400 V, puede manejar niveles de voltaje relativamente altos.
Clasificación de corriente moderada: el diodo tiene una clasificación de corriente máxima de 1A, lo que lo hace adecuado para aplicaciones de potencia media.
Tiempo de recuperación rápido: el diodo tiene un tiempo de recuperación rápido, lo que lo hace adecuado para aplicaciones de rectificación de alta frecuencia.
Paquete pequeño: el paquete SOD-123 es un paquete de montaje en superficie adecuado para aplicaciones con limitaciones de espacio y compatible con procesos de ensamblaje automatizados.
Las aplicaciones para el diodo FDH444TR incluyen, entre otras, las siguientes:
Rectificación en fuentes de alimentación y reguladores de tensión.
Diodo de rueda libre en convertidores e inversores de potencia de conmutación.
Rectificación de alta frecuencia en fuentes de alimentación conmutadas.
Descripción detallada
| Número de parte del fabricante | FDH444TR |
| Fabricante | onsemi |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tecnología | Estándar |
| Voltaje: CC inversa (Vr) (máx.) | 125 V |
| Corriente - Media Rectificada (Io) | 200mA |
| Voltaje - Directo (Vf) (Máx.) @ Si | 1,2 V a 300 mA |
| Velocidad | Señal pequeña =< 200mA (Io), cualquier velocidad |
| Tiempo de recuperación inversa (trr) | 60 ns |
| Corriente - Fuga inversa @ Vr | 50 nA a 100 V |
| Capacitancia @ Vr, F | 2,5 pF a 0 V, 1 MHz |
| Tipo de montaje | A través del orificio |

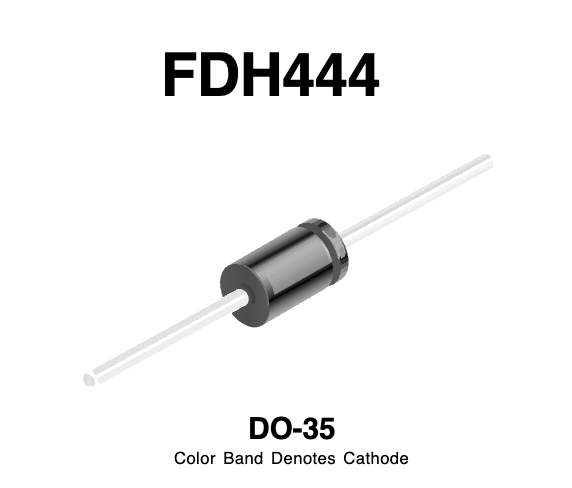

| Paquete / Caja | DO-204AH, DO-35, Axial |
| Paquete de dispositivo del proveedor | DO-35 |
| Temperatura de funcionamiento: unión | 175 °C (máx.) |
| Número de producto básico | FDH444 |
Descargar
https://rocelec.widen.net/view/pdf/lqodkb9vss/FAIRS45396-1.pdf?t.download=true&u=5oefqw
