Descripción

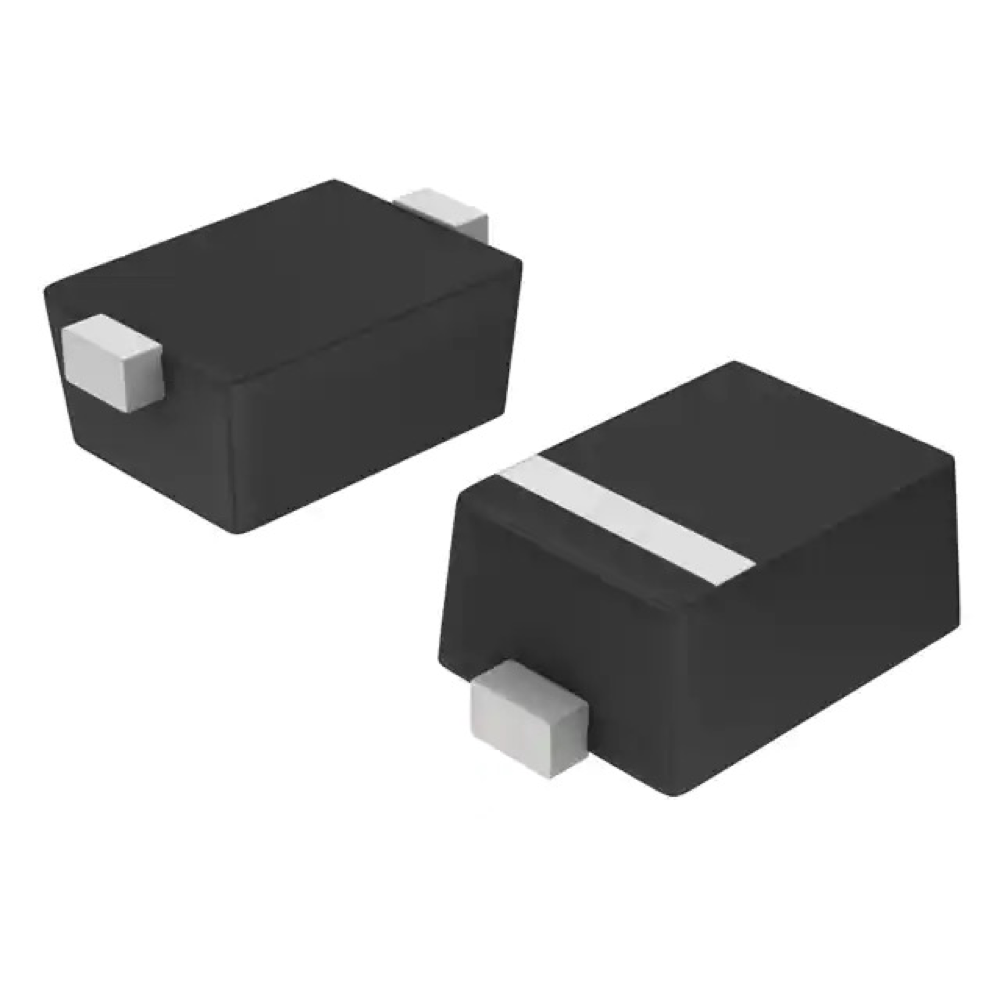

DIODO SCHOTTKY 40V 500MA SOD923
Características
• Baja caída de tensión directa − 580 mV (típ.) @ IF = 500 mA
• Corriente inversa baja − 2,0 A (típ.) @ VR = 40 V
• 500 mA de corriente directa continua
• Clasificación ESD: − Modelo de cuerpo humano: Clase 3B
− Modelo de dispositivo cargado: Clase IV
• Alta velocidad de conmutación
• Estos dispositivos son libres de Pb−, libre de halógenos/BFR y son RoHS
Obediente
Descripción detallada
| Fabricante | onsemi |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tecnología | Schottky |
| Voltaje: CC inversa (Vr) (máx.) | 40 voltios |
| Corriente - Media Rectificada (Io) | 500mA |
| Voltaje - Directo (Vf) (Máx.) @ Si | 700mV a 500mA |
| Velocidad | Recuperación Rápida =< 500ns, > 200mA (Io) |
| Tiempo de recuperación inversa (trr) | 8 ns |
| Corriente - Fuga inversa @ Vr | 55 µA a 40 V |
| Capacitancia @ Vr, F | 29pF @ 4V, 1MHz |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SOD-923 |
| Paquete de dispositivo del proveedor | SOD-923 |
| Temperatura de funcionamiento: unión | -55°C ~ 150°C |
| Número de producto básico | NSR05 |
Descargar
