Descripción
DIODO GP 100V 200MA SC75 SOT416
Tipo: diodo de conmutación de propósito general
Clasificación máxima de voltaje: 100V
Clasificación de corriente máxima: 200 mA (o 0,2 A)

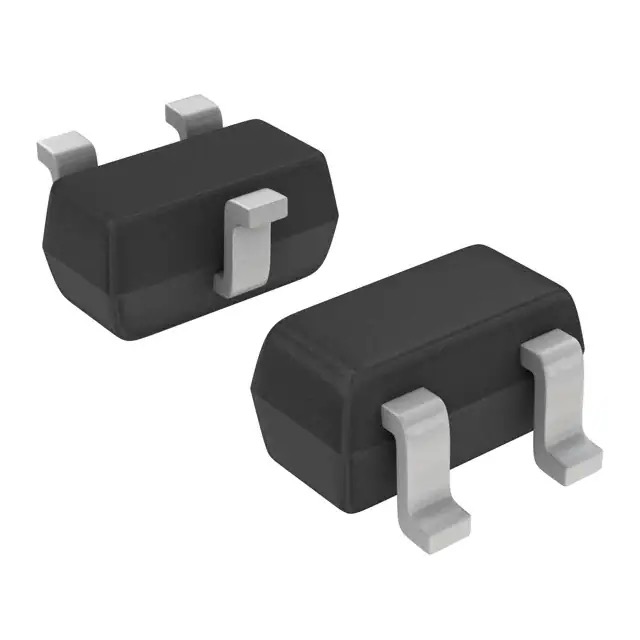

Paquete: SC-75 (también conocido como SOT-416)
Características y aplicaciones:
El diodo BAS16TT1G está diseñado para varios circuitos electrónicos, particularmente para aplicaciones de conmutación.Ofrece las siguientes características:
Velocidad de conmutación rápida: el diodo tiene una velocidad de conmutación rápida, lo que lo hace adecuado para aplicaciones donde se requieren tiempos de respuesta rápidos.
Baja caída de voltaje directo: La baja caída de voltaje directo del diodo reduce las pérdidas de energía y lo hace eficiente para varios circuitos electrónicos.
Paquete pequeño: el paquete SC-75 es un paquete pequeño de montaje en superficie, que es adecuado para aplicaciones con limitaciones de espacio y es compatible con procesos de ensamblaje automatizados.
Conmutación de uso general: se puede utilizar en una amplia gama de aplicaciones de conmutación de uso general.
Las aplicaciones para el diodo BAS16TT1G incluyen pero no se limitan a:
Detección y demodulación de señales en circuitos de comunicación.
Conmutación de alta velocidad en circuitos digitales y analógicos.
Circuitos de protección contra picos de tensión y bloqueo de tensión.
Rectificación de propósito general en pequeños dispositivos electrónicos.
Características
El BAS16TT1G presenta una baja caída de tensión directa y una rápida velocidad de conmutación, lo que lo convierte en una excelente opción para aplicaciones de alta frecuencia como telecomunicaciones, comunicación de datos y circuitos digitales.
Su bajo tiempo de recuperación inversa garantiza un funcionamiento eficiente y fiable.
Con su pequeño paquete de montaje en superficie, el BAS16TT1G es ideal para diseños con limitaciones de espacio.
Ya sea que esté trabajando en dispositivos móviles, periféricos de computadora o electrónica automotriz, este diodo brinda una solución confiable y eficiente.
El BAS16TT1G está construido con materiales de alta calidad y se somete a pruebas estrictas para garantizar su durabilidad y confiabilidad.
Opera dentro de un amplio rango de temperatura, lo que lo hace adecuado para diversas condiciones y entornos operativos.
Descripción detallada
| Número de parte del fabricante | BAS16TT1G |
| Fabricante | onsemi |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tecnología | Estándar |
| Voltaje: CC inversa (Vr) (máx.) | 100 V |
| Corriente - Media Rectificada (Io) | 200mA |
| Voltaje - Directo (Vf) (Máx.) @ Si | 1,25 V a 150 mA |
| Velocidad | Señal pequeña =< 200 mA (Io), cualquier velocidad |
| Tiempo de recuperación inversa (trr) | 6 ns |
| Corriente - Fuga inversa @ Vr | 1 µA a 75 V |
| Capacitancia @ Vr, F | 2pF @ 0V, 1MHz |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SC-75, SOT-416 |
| Paquete de dispositivo del proveedor | SC-75, SOT-416 |
| Temperatura de funcionamiento: unión | -55°C ~ 150°C |
| Número de producto base | BAS16 |
Descargar
https://www.onsemi.com/pdf/datasheet/bas16tt1-d.pdf
