Descripción

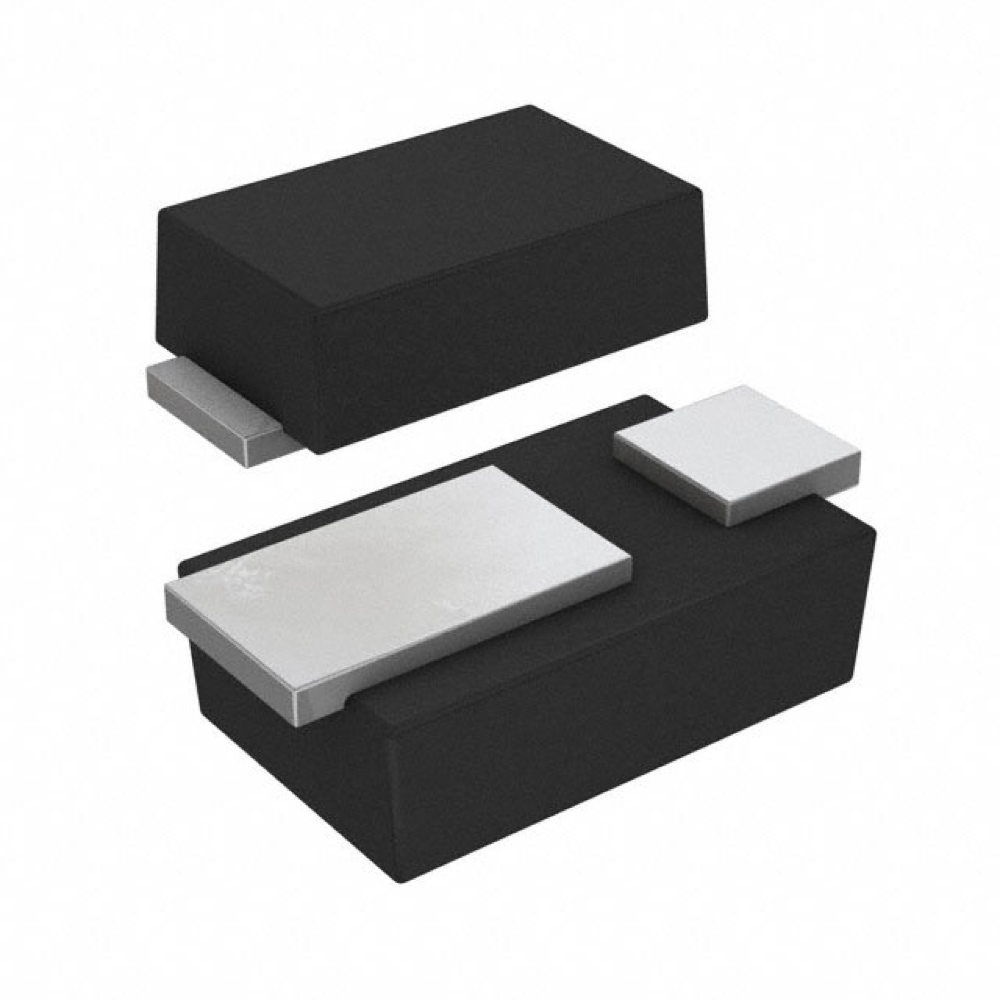

DIODO SCHOTTKY 40V 1A SOD323HE
Características
• Perfil muy bajo: altura típica de 0,68 mm
• Baja pérdida de energía, alta eficiencia
• Nivel de sensibilidad a la humedad 1 según J−STD−020
• Clasificación de inflamabilidad UL 94V−0
• Cumple con RoHS / Compuesto de moldeo verde
• Prefijo NRVB para aplicaciones automotrices y otras que requieren
Requisitos de Cambio de Control y Sitio Único;AEC-Q101
Calificado y con capacidad PPAP
Descripción detallada
| Fabricante | onsemi |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tecnología | Schottky |
| Voltaje: CC inversa (Vr) (máx.) | 40 voltios |
| Corriente - Media Rectificada (Io) | 1A |
| Voltaje - Directo (Vf) (Máx.) @ Si | 550 mV a 1 A |
| Velocidad | Recuperación Rápida =< 500ns, > 200mA (Io) |
| Tiempo de recuperación inversa (trr) | 5,6 ns |
| Corriente - Fuga inversa @ Vr | 50 µA a 40 V |
| Capacitancia @ Vr, F | 55pF @ 4V, 1MHz |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 2-SMD, cable plano |
| Paquete de dispositivo del proveedor | SOD-323HE |
| Temperatura de funcionamiento: unión | -55°C ~ 150°C |
| Número de producto base | SS14 |
Descargar
https://www.onsemi.com/pdf/datasheet/ss13he-d.pdf
